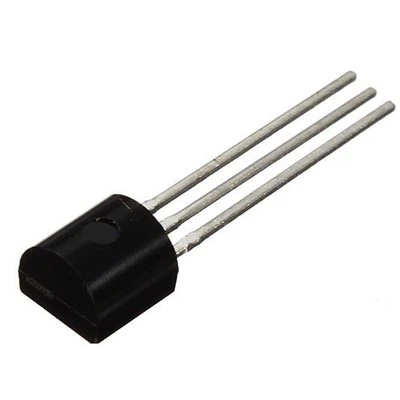

Wat zijn de drie methoden voor het testen van transistoren?

1, statische weerstandstestmethode
Statische weerstandstesten zijn de meest fundamentele en gemeenschappelijke methode voor het testen van transistoren. Deze methode maakt voornamelijk gebruik van een multimeter om de weerstandswaarde tussen elke pin van de transistor te meten wanneer het circuit niet wordt ingeschakeld, om vooraf de prestatiestatus van de transistor te bepalen.
Principes en stappen
Principe: er is een bepaalde weerstandsrelatie tussen de basis, emitter en collector van een transistor, en deze weerstandswaarden kunnen worden gemeten door een multimeter wanneer de transistor niet werkt. Onder normale omstandigheden, wanneer een transistor zich in de offstatus bevindt (dwz zonder biasstroom), moet de weerstand tussen de basis en emitter, evenals tussen de basis en de verzamelaar, relatief hoog zijn, terwijl de weerstand tussen de emitter en collector kan variëren, afhankelijk van het type transistor.
Stappen:
Pas eerst de multimeter aan op het weerstandsbereik en selecteer het juiste bereik.
Meet vervolgens de weerstandswaarden tussen de basiszender, basiscollector en emittercollector van de transistor in volgorde.
Noteer de meetresultaten en vergelijk deze met de gegevenshandleiding of standaardwaarden van de transistor om te bepalen of er defecten zijn zoals open circuit, kortsluiting of lekkage in de transistor.
Toepassingscapaciteit
De statische weerstandstestmethode is geschikt voor voorlopige screening en probleemoplossing van basisfouten in transistoren, zoals pin open circuits, kort circuits, enz. Omdat deze methode echter niet de prestaties van transistoren in hun werktoestand kan weerspiegelen, kan deze alleen worden gebruikt als een voorlopige testmethode.
2, Dynamic Working Point Testing -methode
De dynamische werkingspunttestmethode bepaalt de positie en stabiliteit van het werkpunt van een transistor door het meten van de spanning en stroomwaarden onder specifieke bedrijfsomstandigheden wanneer het circuit wordt ingeschakeld. Deze methode kan beter de werkelijke werktoestand en prestaties van transistoren weerspiegelen.
Principes en stappen
Principe: in een gemeenschappelijk emitterversterkercircuit wordt het werkpunt van een transistor hoofdzakelijk bepaald door de basisstroom IB en collectorspanning UCE. Door het aanpassen van circuitparameters zoals basisvooroordeelweerstand, kan het werkpunt van de transistor worden gewijzigd en kan de impact ervan op circuitprestaties worden waargenomen.
Stappen:
Construeer een gemeenschappelijk emitterversterkercircuit dat de geteste transistor bevat.
Gebruik een multimeter of oscilloscoop om de spanning en stroomwaarden van een circuit te meten onder specifieke bedrijfsomstandigheden, inclusief voedingsspanning, collectorspanning UCE, basisspanning UB en collectorstroom IC.
Bereken de huidige versterkingsfactor HFE van de transistor op basis van de meetresultaten en observeer de variatie ervan met het werkpunt.
Pas de circuitparameters aan en herhaal het bovenstaande meetproces om de stabiliteit en consistentie van de transistor te verifiëren.
Toepassingscapaciteit
De dynamische werkingspunttestmethode is geschikt voor situaties waarin nauwkeurig begrip van de werktoestand en prestaties van transistoren in circuits vereist is. Via deze methode kunnen de versterkingscapaciteit, stabiliteit en compatibiliteit met andere componenten van de transistor worden geëvalueerd.
3, Frequentiekarakteristieke testmethode
De frequentiekarakteristieke testmethode is een methode die wordt gebruikt om de responskenmerken en prestaties van transistoren bij verschillende frequenties te evalueren. Met de ontwikkeling van elektronische technologie wordt de toepassing van hoogfrequente en hogesnelheidscircuits steeds wijdverspreide, waardoor de frequentiekenmerken van transistoren een van de belangrijke prestatie-indicatoren zijn.
Principes en stappen
Principe: de frequentiekenmerken van transistoren omvatten voornamelijk parameters zoals Gain Bandwidth Product (GBW) en Cutoff Frequency (FT). Deze parameters bepalen de versterkingscapaciteit en de fase -respons van de transistor bij verschillende frequenties.
Stappen:
Construeer een testcircuit dat de geteste transistor bevat, die een instelbare frequentiesignaalbron en meetsysteem moet hebben.
Wijzig geleidelijk de frequentie van de signaalbron en meet de versterkings-, fase- en input-output golfvormparameters van de transistor bij verschillende frequenties.
Teken de frequentiekarakteristieke curve van de transistor op basis van de meetresultaten en analyseer de belangrijkste indicatoren zoals Gain Bandwidth Product en Cutoff -frequentie.
Toepassingscapaciteit
De frequentiekarakteristieke testmethode is geschikt voor het evalueren van de prestaties van transistoren in hoogfrequente en hogesnelheidscircuits. Via deze methode kunnen de responskenmerken van transistoren bij verschillende frequenties worden begrepen, waardoor een belangrijke basis voor circuitontwerp en optimalisatie biedt.
